C2000

Характеристики

Преобразователи частоты Delta Electronics серии VFD-C2000 являются на сегодня одной из самых совершенных и перспективных линеек универсальных частотных преобразователей для электродвигателей и не имеют аналогов в номенклатуре большинства других именитых производителей.

Преобразователи частоты данной серии оснащены широким спектром функций и режимов управления, что позволяет их с успехом использовать не только как частотные преобразователи для асинхронных двигателей, но и в качестве частотных преобразователей синхронных двигателей.

Такая универсальность работы преобразователя частоты VFD-C для управления различными типами двигателей и встроенный режим позиционирования позволяют создавать экономичные по цене системы под различные требования к точности перемещения.

В преобразователи частоты для синхронных и асинхронных двигателей VFD-C2000 были заложены все самые последние разработки в области частотного регулирования электропривода. Конструкция данной серии частотных преобразователей тщательно продумана и просчитана с помощью компьютерного моделирования тепловых режимов работы классических частей частотных преобразователей, результатом чего стало разделение силовой и управляющей частей и снижение общего тепловыделения.

Основные характеристики:

• Частотный преобразователь асинхронного или синхронного двигателя

  Преобразователи частоты серии VFD-C2000 универсальны и имеют функцию 2-в-1 для прецизионного управления скоростью, моментом и положением как асинхронных, так и синхронных двигателей с постоянными магнитами.

  Управление стандартными асинхронными двигателями и синхронными сервомоторами в разомкнутом и в замкнутом контуре скорости



• Высокоэффективное FOC-векторное управление

  Серия VFD-C использует FOC-векторное управление в качестве базовой технологии управления двигателем, за счет чего достигаются беспрецедентно высокие характеристики привода, такие как пусковой момент, точность поддержания скорости и момента в широком диапазоне регулирования.

  Стабильное управления скоростью на низких частотах, до 200% момента на нулевой скорости в режиме FOC+PG

  Пример для модели мощностью 3.7кВт



• Режимы управления скоростью, моментом, положением
• Усовершенствованное по отклику и управлению моментом бездатчиковое векторное управление (SVC), например, для крановых применений.
• Два набора номинальных данных (для нормального/тяжелого рабочего цикла)

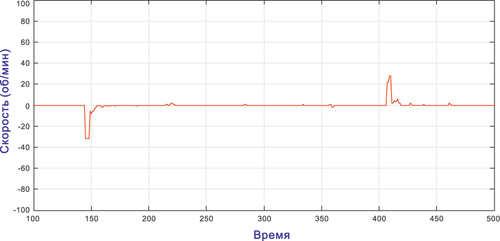

• Улучшенная работа с ударными нагрузками

  При резких изменениях нагрузки VFD-C2000 обеспечит адекватное изменение момента, чтобы свести колебания скорости к минимуму, предотвращая, тем самым, вибрацию.



• Управление/ограничение момента в 4-х квадрантах
• Стартовый момент: до 150% на 0.5Гц (без обратной связи); до 150% на 0Гц (с энкодером)
• Функция синхронизации угловых положений вала нескольких приводов

• Модульная конструкция с большим количеством плат и модулей расширения

  • Платы энкодера (PG)
  • Платы расширения входов/выходов
  • Коммуникационные платы
  • Опциональный пульт с LED-дисплеем
  • Съемные терминалы
  • Быстросъемный вентилятор

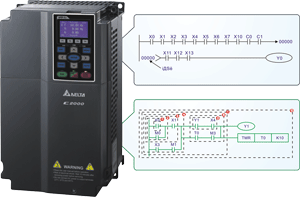

• Встроенный ПЛК с LD-программированием и часы реального времени

  Встроенный ПЛК позволяет адаптировать VFD-C для широкого круга задачраспределенного и автономного управления без применения внешних приборов (таймеров, счетчиков, реле, контроллеров и др.).



• Инновационная ПИД-технология

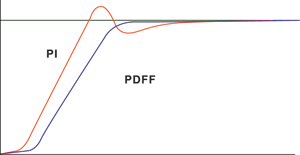

  Помимо традиционного ПИД-регулятора в контуре скорости, в VFD-C используется PDFF-управление, которое устраняет перерегулирование и улучшает отклик системы

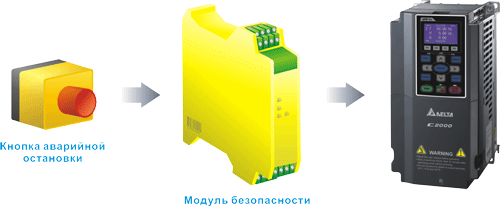

• Функция безопасной остановки двигателя в соответствие со стандартами EN954-1, EN60204-1 и IEC61508 для предотвращения травмирования персонала от случайного запуска



• Встроенные CANOpen и Modbus, опциональные PROFIBUS-DP, DeviceNet, MODBUS TCP и Ethernet/IP интерфейсы
• Съемный цифровой пульт управления с текстовым ЖК-дисплеем

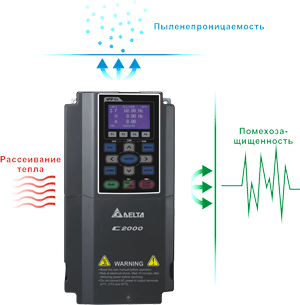

• Адаптация к промышленным условиям эксплуатации

  , большой эксплуатационный ресурс в совокупности с контролем времени наработки наиболее важных компонентов обеспечивают длительную и надежную эксплуатацию изделия
  • Рабочая температура до 50° С
  • Специальное защитное покрытие печатных плат гарантирует безопасную работу в жестких климатических условиях
  • Эффективное снижение уровня гармоник и э/м помех
  • Радиатор и электронные компоненты полностью изолированы друг от друга. Два типа конструкции радиаторов позволяют выбрать оптимальный способ охлаждения: (1) Фланцевый монтаж, при котором тепло от привода может быть рассеяно вне шкафа. (2) Форсированное охлаждение с помощью вентилятора на алюминиевом радиаторе.
  • Встроенный тормозной ключ (в моделях до 30кВт включительно)
  • Встроенный дроссель постоянного тока (в моделях от 37кВт)
  • Встроенный RFI-фильтр
  • Соответствие стандартам (CE, UL, cUL)

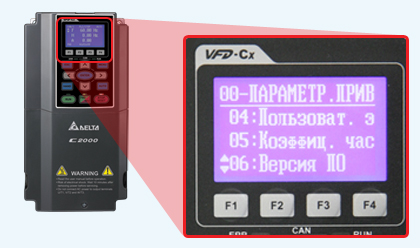

• Русский интерфейс

  Меню пульта частотных преобразователей на русском языке



• Оборудование для химической и деревоперерабатывающей промышленности (экструдеры, смесители, вибраторы, сепараторы, натяжные устройства, пескоструйные аппараты, продольно-строгальные станки).



• Станочное оборудование (станки с ЧПУ, токарные, фрезерные, сверлильные, шлифовальные станки, обрабатывающие центры, прессы и т.д.).



• Подъемно транспортное оборудование (краны, лебедки, пассажирские лифты, элеваторы, эскалаторы, редукторы, конвейеры и т.д.).



• Упаковочное и пищевое оборудование.



• Текстильное оборудование.



• Компрессорное, насосное, вентиляционное оборудование.



• Полиграфическое и др. оборудование.



Примеры применения:

Документ	Язык	Дата	Файл
Металлообрабатывающие станки по индивидуальным проектам	русский	15.12.2015	pdf 3,83 Мб
Решение по дозированию и подаче дезинфицирующего хлора	русский	15.12.2015	pdf 5,68 Мб
Система управления переработкой отходов для печатных и бумагорезательных машин	русский	14.08.2015	pdf 7,14 Мб
Управление башенными кранами с помощью преобразователей частоты DELTA Electronics	русский	25.06.2015	pdf 4,06 Мб
Управление группой насосов обслуживания бассейна с помощью высокопроизводительного ПЛК Delta серии АН500	русский	25.06.2015	pdf 4,35 Мб
Системы управления станков токарной группы	русский	10.09.2014	pdf 726 Кб
Преобразователь частоты Delta CP2000 на плунжерном насосе гомогенизатора	русский	10.09.2014	pdf 272 Кб
Системы управления шлифовальными станками фирмы E-Tech (Тайвань)	русский	04.09.2014	pdf 1,58 Мб
Система управления сушильным барабаном на линии по производству асфальта	русский	28.08.2014	pdf 562 Кб

Документация и каталоги

Документ	Язык	Дата	Файл
Руководство по эксплуатации C2000 plus (полная версия)	русский	14.09.2021	pdf 34,47 Мбайт
WPLSoft 2.48 (ПО для прогр. встроенного ПЛК, поддерживает Windows® XP/Vista/7/8 (32-bit/64-bit))	английский	13.08.2019	zip 80,09 Мбайт
Каталог обзорный "Преобразователи частоты Delta Electronics"	русский	28.05.2019	pdf 15,77 Мбайт
Руководство по эксплуатации C2000 (полная версия)	русский	10.04.2019	pdf 34,47 Мбайт
Руководство по эксплуатации C2000	английский	03.04.2019	pdf 56,09 Мбайт
Каталог "Частотные преобразователи C2000"	английский	20.03.2019	pdf 56,09 Мбайт
VFDSoft V1.58 (ПО для настройки и мониторинга преобразователей VFD) Windows® XP SP3 (32bit), 7 (32bit/64bit)	английский	13.09.2018	zip 34,52 Мбайт
Руководство по эксплуатации C2000 (печатная версия)	русский	09.11.2017	pdf 42,58 Мбайт
Руководство пользователя к программе VFDSoft	английский	22.03.2017	pdf 6,09 Мбайт
Презентация по преобразователям частоты C2000	русский	22.03.2017	pdf 0,87 Мбайт
Получение адреса DeviceNet	русский	24.11.2016	zip 0,01 Мбайт
Руководство по применению C2000 / CP2000 / CH2000	английский	16.06.2016	pdf 12,29 Мбайт
Отзыв о опытно-стендовой эксплуатации частотно-регулирующих приводов Delta Electronics серий VFD-E и VFD-C2000 от Магнитогорского Кранового Завода	русский	21.10.2015	pdf 2,58 Мбайт
Продукция Delta Electronics для подъемного оборудования	русский	13.08.2015	pdf 2,52 Мбайт
Инструкции по настройке и подключению термодатчика двигателя PTC	английский	23.07.2015	pdf 0,79 Мбайт
Анонс выхода новых РЧ-фильтров для преобразователей серии "С"	английский	30.04.2015	pdf 1,2 Мбайт
Описание функции STO в ПЧ Delta Electronics	русский	28.04.2015	pdf 2,39 Мбайт
Каталог на преобразователи частоты серии C2000 на 690В	английский	26.02.2015	pdf 3,52 Мбайт
Пример программы для связи панели TP с VFD (.tpe)	русский	15.01.2014	rar 0 Мбайт
Чертежи CAD (2D&3D) преобразователей частоты VFD-C (размеры E-H) и пульта KPC-CC01	английский	15.10.2013	zip 24,35 Мбайт
Чертежи CAD (2D&3D) преобразователей частоты VFD-C (размеры A-D) и пульта KPC-CC01	английский	15.10.2013	zip 16,69 Мбайт
Обзорная листовка "Преобразователи частоты серии VFD"	русский	28.06.2013	pdf 0,55 Мбайт
Обзор лифтовых приводов Delta	русский	12.04.2013	pdf 4,4 Мбайт
Использование ПЛК для посыла выходного импульса на C2000 с картой PG	английский	20.08.2012	pdf 2,06 Мбайт
Программирование мультискоростной функции C2000 через встроенный ПЛК	английский	20.08.2012	pdf 1,15 Мбайт
Управление асинхронным двигателем с помощью C2000 в режиме TQC+PG	английский	20.08.2012	pdf 0,22 Мбайт
С2000 в качестве ведомого устройства сети DeviceNet в состоянии Speed Mode	английский	20.08.2012	pdf 1,37 Мбайт
С2000 в качестве ведущего устройства CanOpen сети удаленного ввода/вывода	английский	20.08.2012	pdf 1,45 Мбайт
Каталог "Частотные преобразователи VFD-C"	русский	06.12.2011	pdf 6,07 Мбайт
Примеры применения VFD-C2000	русский	19.09.2011	pps 8,31 Мбайт
Техническое описание дросселей ED3S	русский	12.10.2010	pdf 0,19 Мбайт
Техническое описание дросселей ED3N	русский	12.10.2010	pdf 0,23 Мбайт
Руководство по программированию VFD-C	русский	03.09.2010	pdf 2,24 Мбайт
Синхронизация по положению вала и по скорости двух приводов С2000	английский	01.01.2021	zip 0,9 Мбайт
